    螺旋管换热器

    2024-02-05 15:30:56  来源:官方网站

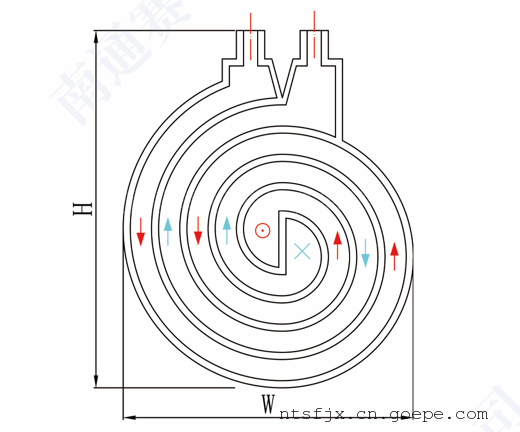

    螺旋管换热器是一种传热设备,其结构由一组或多组缠绕成螺旋状的管子置于壳体中。它的特点是结构紧凑、传热面积大、温差应力小。

    螺旋管换热器的工作原理:

    是利用螺旋管内外两个介质进行换热,使得热量从一个介质向另一个介质传递。具体来说,两种流体(通常是液体或气体)分别流经内外套管之间的旋管道,其中一种流体在内螺旋管内部流动,另一种流体在外螺旋管外部流动。通过这种方式两种流体之间的热量得以传递。

    由于摆旋管的特殊形状,它能提供更大的传热面积,因此这种换热器适合于处理高粘度流体,如油、糖浆等。此外,由于其紧凑的结构,螺旋管换热器通常用于空间受限的场合。

    然而,这种换热器的管内清洗可能比较困难因此,在设计螺旋管换热器时,需要考虑流体在管内的流动特性以及可能的沉积问题。

    螺旋管换热器在许多领域都有广泛的应用,主要包括:

    1.化工工艺:在化工领域,螺旋管换热器常用于高效的热交换过程,如加热、冷却、蒸发和浓缩等。由于其紧凑的结构和能够适应多种流体性质的特点,它在有限的空间内可以实现复杂的热交换工艺2.石油炼制和化石燃料行业:这些行业通常需要处理高温、高压和腐蚀性较强的流体。螺旋管换热器的材质选择和结构设计能够满足这些苛刻的工况要求。

    3.食品和饮料生产:螺旋管换热器可以用于食品和饮料生产的加热、冷却、浓缩和基发过程。

    4.造纸、制药、电力等行业:在这些行业螺旋管换热器可以用于各种热交换场景如纸浆的加热和冷却、药物生产的精确控制以及锅炉余热回收等。

    5.暖通系统:螺旋管换热器在暖通和生活热水方面有广泛应用,特别是在汽水换热领域表现优异。

    螺旋管换热器作为一种高效的传热设备,在许多领域得到了广泛应用。然而,其制作过程中存在一些难点,需要克服。本文将从管件加工、热传导性能、流体阻力、安装难度和维护保养等方面,探讨螺旋管换热器的制作难点。

    1、管件加工

    螺旋管换热器的管件加工是制作过程中的一大难点。由于螺旋管的特殊形状和结构,管件的加工精度要求较高,需要采用高精度的加工设备和工艺。同时,管件的材料选择也需根据具体的应用场景和工况进行合理匹配,以确保管件在换热过程中的稳定性和耐久性,

    2、热传导性能

    螺旋管换热器的热传导性能是影响其传热效率的关键因素之一。在制作过程中,为了提高热传导性能,需要选用导热性能良好的材料,并对管内外壁进行适当的处理,以增加热传导面积和减减小热阻。此外,还需对管件的热膨胀和收缩进行精确计算和控制,以避免因温度变化导致的热应力集中和换热效率下降。

    3、流体阻力

    螺旋管换热器的流体阻力也是制作过程中的一个难点。由于摆旋管的特殊结构,流体在管内流动时容易产生涡流和阻力,导致流体流动不畅。为了减小流体阻力,需要对管件进行优化设计,并采用适当的流体流动控制技术。此外,还需对流体在管内的流动状态进行模拟和实验研究,以确定合理的管件结构和流体流动参数。

    4、安装难度

    螺旋管换热器的安装难度较高,主要是因为其结构紧凑且重量较大。在安装过程中,需要采用专门的安装工具和技术,以确保管件的准确对中和固定。同时,还需对安装过程中的振动和应力进行控制,以避免对管件造成损坏或影响其传热性能。

    5、维护保养

    螺旋管换热器的维护保养也是一大难点。由于其工作条件较为复杂,容易受到腐蚀和磨损需要定期进行清洗和维护。在维护保养过程中,需要采用适当的清洗和防腐技术,以确保管件的长期稳定运行。同时,还需对换热器的运行状态进行监测和记录,及时发现和处理潜在的问题。
